機器人焊接已經成為了很多工業的常態了，利用機器人焊接節省人力、物力，不過前期的投資有點大，所以大家要考慮清楚，下面讓小編攜手覽眾科技分享機器人焊接的相關資訊給大家，希望對大家有用。

機器人焊接

　　焊接機器人

　　焊接機器人是從事焊接(包括切割與噴涂)的工業機器人。根據國際標準化組織(ISO)工業機器人屬于標準焊接機器人的定義，工業機器人是一種多用途的、可重復編程的自動控制操作機(Manipulator)，具有三個或更多可編程的軸，用于工業自動化領域。為了適應不同的用途，機器人最后一個軸的機械接口，通常是一個連接法蘭，可接裝不同工具或稱末端執行器。焊接機器人就是在工業機器人的末軸法蘭裝接焊鉗或焊(割)槍的，使之能進行焊接，切割或熱噴涂。

　　簡介

　　隨著電子技術、計算機技術、數控及機器人技術的發展，自動焊接機器人, 從60年代開始用于生產以來，其技術已日益成熟，主要有以下優點：

　　1)穩定和提高焊接質量，能將焊接質量以數值的形式反映出來;

　　2)提高勞動生產率;

　　3)改善工人勞動強度，可在有害環境下工作;

　　4)降低了對工人操作技術的要求;

　　5)縮短了產品改型換代的準備周期，減少相應的設備投資。

　　因此，在各行各業已得到了廣泛的應用。

　　組成結構

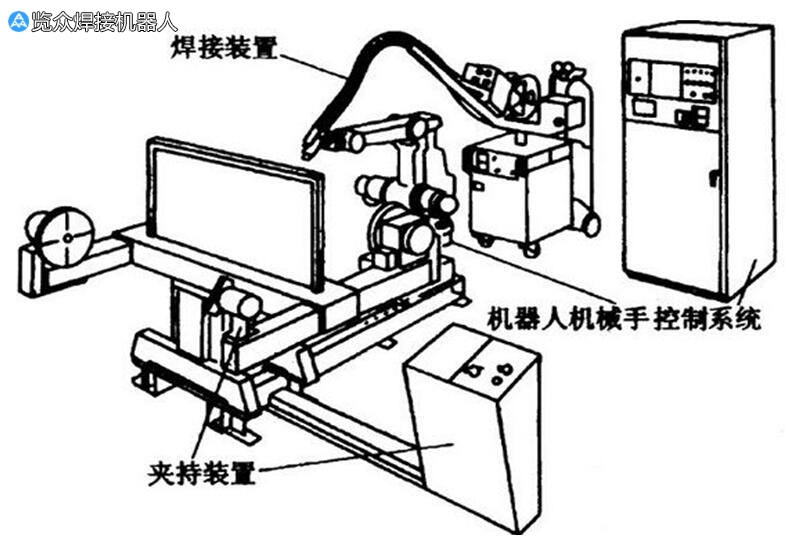

　　焊接機器人主要包括機器人和焊接設備兩部分。機器人由機器人本體和控制柜(硬件及軟件)組成。而焊接裝備，以弧焊及點焊為例，則由焊接電源，(包括其控制系統)、送絲機(弧焊)、焊槍(鉗)等部分組成。對于智能機器人還應有傳感系統，如激光或攝像傳感器及其控制裝置等。圖1a、b表示弧焊機器人和點焊機器人的基本組成。

　　世界各國生產的焊接用機器人基本上都屬關節機器人，絕大部分有6個軸。其中，1、2、3軸可將末端工具送到不同的空間位置，而4、5、6軸解決工具姿態的不同要求。焊接機器人本體的機械結構主要有兩種形式：一種為平行四邊形結構，一種為側置式(擺式)結構，如圖2a、b所示。側置式(擺式)結構的主要優點是上、下臂的活動范圍大，使機器人的工作空間幾乎能達一個球體。因此，這種機器人可倒掛在機架上工作，以節省占地面積，方便地面物件的流動。但是這種側置式機器人，2、3軸為懸臂結構，降低機器人的剛度，一般適用于負載較小的機器人，用于電弧焊、切割或噴涂。平行四邊形機器人其上臂是通過一根拉桿驅動的。拉桿與下臂組成一個平行四邊形的兩條邊。故而得名。早期開發的平行四邊形機器人工作空間比較小(局限于機器人的前部)，難以倒掛工作。但80年代后期以來開發的新型平行四邊形機器人(平行機器人)，已能把工作空間擴大到機器人的頂部、背部及底部，又沒有測置式機器人的剛度問題，從而得到普遍的重視。這種結構不僅適合于輕型也適合于重型機器人。近年來點焊用機器人(負載100～150kg)大多選用平行四邊形結構形式的機器人。

機器人焊接

　　上述兩種機器人各個軸都是作回轉運動，故采用伺服電機通過擺線針輪(RV)減速器(1～3軸)及諧波減速器(1～6軸)驅動。在80年代中期以前，對于電驅動的機器人都是用直流伺服電機，而80年代后期以來，各國先后改用交流伺服電機。由于交流電機沒有碳刷，動特性好，使新型機器人不僅事故率低，而且免維修時間大為增長，加(減)速度也快。一些負載16kg以下的新的輕型機器人其工具中心點(TCP)的最高運動速度可達3m/s以上，定位準確，振動小。同時，機器人的控制柜也改用32位的微機和新的算法，使之具有自行優化路徑的功能，運行軌跡更加貼近示教的軌跡。

　　特點

　　點焊對焊接機器人的要求不是很高。因?yàn)辄c(diǎn)焊只需點位控制，至于焊鉗在點與點之間的移動軌跡沒有嚴格要求，這也是機器人最早只能用于點焊的原因。點焊用機器人不僅要有足夠的負載能力，而且在點與點之間移位時速度要快捷，動作要平穩，定位要準確，以減少移位的時間，提高工作效率。點焊機器人需要有多大的負載能力，取決于所用的焊鉗形式。對于用與變壓器分離的焊鉗，30～45kg負載的機器人就足夠了。但是，這種焊鉗一方面由于二次電纜線長，電能損耗大，也不利于機器人將焊鉗伸入工件內部焊接;另一方面電纜線隨機器人運動而不停擺動，電纜的損壞較快。因此，目前逐漸增多采用一體式焊鉗。這種焊鉗連同變壓器質量在70kg左右?？紤]到機器人要有足夠的負載能力，能以較大的加速度將焊鉗送到空間位置進行焊接，一般都選用100～150kg負載的重型機器人。為了適應連續點焊時焊鉗短距離快速移位的要求。新的重型機器人增加了可在0.3s內完成50mm位移的功能。這對電機的性能，微機的運算速度和算法都提出更高的要求。

　　以上就是機器人焊接的相關內容介紹，機器人焊接已經成為了未來工業的發展方向了，也是智能時代的標志，如果你想了解更多，那就關注覽眾科技吧。
