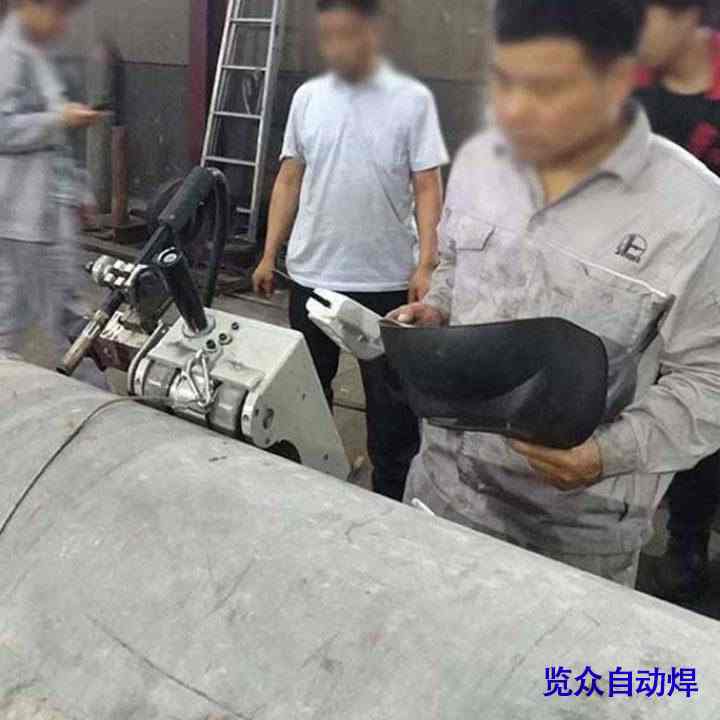

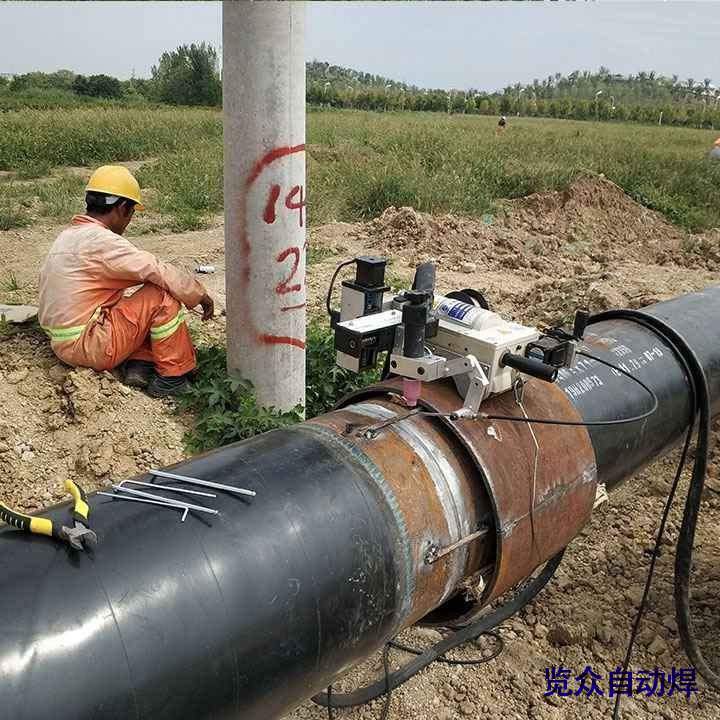

覽眾焊接機(jī)器人給大家介紹一下長輸碳鋼管道焊接設(shè)備，所謂的長輸碳鋼管道焊接設(shè)備其實(shí)是一種自動焊接設(shè)備，屬于焊接機(jī)器人的一種。長輸碳鋼管道焊接設(shè)備運(yùn)用磁吸式焊接小車繞管爬行的焊接方法，實(shí)現(xiàn)了管道360度全自動焊接。

未焊透產(chǎn)生原因：a、焊接速度過快，電弧過長；b、坡口加工不當(dāng)，裝備間隙過小；c、焊接規(guī)范過小；d、焊接電流不穩(wěn)定。防止措施：a、適當(dāng)減慢焊接速度，壓低電??；b、適當(dāng)減小鈍邊或增加根部間隙；c、增加焊接電流及電弧電壓，保證母材足夠的熱輸入能量；d、增加穩(wěn)壓電源裝置e、細(xì)焊絲有助于提高熔深，粗焊絲提高熔敷量，應(yīng)酌情選擇。

焊接過程中，激光圖像傳感器連續(xù)測量接頭的外部尺寸，測量數(shù)據(jù)通過計(jì)算機(jī)由智能軟件快速處理，確定所需的焊接參數(shù)和焊頭位置。系統(tǒng)軟件可以調(diào)整每個(gè)填充焊道的4個(gè)焊接參數(shù):焊接速度、焊接電流、焊道排列以及每個(gè)填充層和覆蓋層的焊道數(shù)量。

立焊焊縫與開坡口的對接焊縫在向下立焊的情況下有相似之處，該法用于厚度在6mm以下的薄板，焊接電流不得過大，當(dāng)電流大于200A時(shí)，熔池金屬將流失。為此除限制電流外，還應(yīng)盡量降低電弧電壓和提高焊速。向下立焊時(shí)通常焊槍不進(jìn)行擺動，因?yàn)楹笜寯[動時(shí)熔池難以保持，易引起鐵液流失和未焊透。如果需要較大的熔寬時(shí)，應(yīng)采用多層焊。值得指出的是向下立焊的焊縫成形美觀、熔深淺，易產(chǎn)生未焊透和焊瘤。

斬波器電源的優(yōu)缺點(diǎn):斬波器電源使用大型變壓器將電網(wǎng)的高壓轉(zhuǎn)換成焊接所需的低壓，然后將其整流成直流(一般為80V)，然后使用大功率IGBT高速切換低壓電源，從而獲得瞬態(tài)負(fù)載率為100%的高頻直流電源 因此，焊接DC電源具有快速的高頻響應(yīng)，所以電流非常穩(wěn)定，并且由于采用大功率變壓器，輸出較少，因此與逆變電源和可控硅電源相比節(jié)省了功率。 斬波電源采用80V低壓大功率IGBT，安全性提高了數(shù)倍。在電網(wǎng)電壓不穩(wěn)定的情況下，IGBT前方有一臺大型變壓器作為隔離變壓器保護(hù)，因此對瞬時(shí)高壓和低壓都有隔離保護(hù)。故障率大大降低，系統(tǒng)穩(wěn)定性很高，控制良好。因此，斬波電源故障率低，電流穩(wěn)定。

焊縫裂紋，鋼與銅及其合金焊接焊縫中產(chǎn)生裂紋屬熱裂紋，其產(chǎn)生的原因是：①銅與鋼的物理性能差異很大，鋼與銅的熱膨脹和導(dǎo)熱率相差很大，因此焊接時(shí)接頭中產(chǎn)生很大的應(yīng)力，導(dǎo)致焊縫產(chǎn)生裂紋。②由于銅和銅金屬焊接時(shí)熱裂紋傾向較大而鋼與銅及銅合金焊接時(shí)焊縫是鐵與銅的混合物，因此隨著含銅量增加，產(chǎn)生熱裂紋傾向也較大。

送絲性不良防止措施：a、降低送絲輪張力，使用慢啟動系統(tǒng)；b、檢查所有焊絲接觸表面情況并盡量減少金屬與金屬的接觸面；c、檢查導(dǎo)電嘴情況及送絲軟管情況，檢查送絲輪狀況；d、檢查導(dǎo)電嘴的直徑大小是否匹配；e、使用耐磨材料以避免送絲過程中發(fā)生截?cái)嗲闆r；f、檢查焊絲盤磨損狀況；g、選擇合適的送絲輪尺寸，形狀及合適的表面情況；h、選擇表面質(zhì)量較好的焊接材料。

目前，一些管道焊接設(shè)備已經(jīng)實(shí)現(xiàn)了半自動焊接工藝，但這并不意味著自動管道焊接只能達(dá)到這一水平。隨著人工智能的普及和機(jī)器人的廣泛應(yīng)用，相信未來管道自動焊接的技術(shù)水平將會進(jìn)一步提高和發(fā)展。從技術(shù)層面來看，管道焊接設(shè)備的全自動安裝和全自動焊接過程可以通過程序設(shè)置和指令代碼輸入來實(shí)現(xiàn)。 相信在未來，自動管道焊接技術(shù)將會越來越好、越來越快地應(yīng)用于工業(yè)建設(shè)，管道鋪設(shè)也將越來越簡單。

以上就是給大家介紹有關(guān)長輸碳鋼管道焊接設(shè)備的內(nèi)容，如果你喜歡我分享的文章,請關(guān)注覽眾自動焊接機(jī)器人。
