高壓管法蘭焊接設備

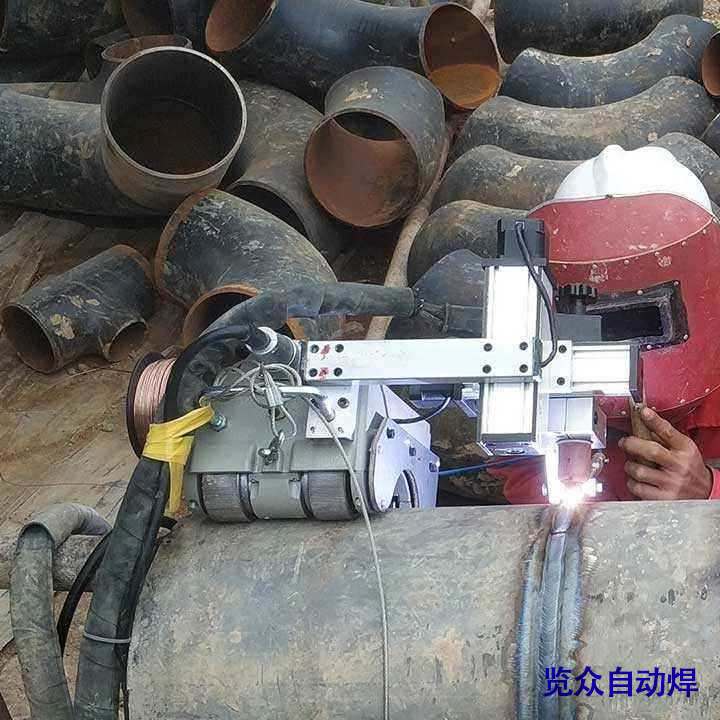

覽眾焊接機器人給大家介紹一下高壓管法蘭焊接設備，所謂的高壓管法蘭焊接設備其實是一種自動焊接設備，屬于焊接機器人的一種。高壓管法蘭焊接設備運用磁吸式焊接小車繞管爬行的焊接方法，實現了管道360度全自動焊接。

裂紋產生原因：a、結構設計不合理，焊縫過于集中，造成焊接接頭拘束應力過大；b、熔池過大、過熱、合金元素?zé)龘p多；c、焊縫末端的弧坑冷卻快；d、焊絲成分與母材不匹配；e、焊縫深寬比過大。防止措施：a、正確設計焊接結構，合理布置焊縫，使焊縫盡量避開應力集中區，合理選擇焊接順序；b、減小焊接電流或適當增加焊接速度；c、收弧操作要正確，加入引弧板或采用電流衰減裝置填滿弧坑；d、正確選用焊絲。

斬波器電源的優缺點:斬波器電源使用大型變壓器將電網的高壓轉換成焊接所需的低壓，然后將其整流成直流(一般為80V)，然后使用大功率IGBT高速切換低壓電源，從而獲得瞬態負載率為100%的高頻直流電源 因此，焊接DC電源具有快速的高頻響應，所以電流非常穩定，并且由于采用大功率變壓器，輸出較少，因此與逆變電源和可控硅電源相比節省了功率。 斬波電源采用80V低壓大功率IGBT，安全性提高了數倍。在電網電壓不穩定的情況下，IGBT前方有一臺大型變壓器作為隔離變壓器保護，因此對瞬時高壓和低壓都有隔離保護。故障率大大降低，系統穩定性很高，控制良好。因此，斬波電源故障率低，電流穩定。

焊接時無論是打底、填充、蓋面，不管坡口尺寸大小，均選擇同一電弧電壓。這樣有可能達不到要求的熔深、熔寬，出現咬邊、氣孔、飛濺等缺陷。一般針對不同情況應該分別選擇相應長弧或短弧能得到較好的焊接質量和工作效率。

自動埋弧焊由于電弧熱量集中，故熔深大、焊縫質量均勻、內部缺陷少、塑性和沖擊韌性都好，因而優于手工焊。半自動埋弧焊的質量介于自動埋弧焊和手工焊之間。

目前，藥芯不銹鋼焊絲(如308、309等。)是常用的。根據CO2氣體保護下的焊接化學冶金反應，推導出焊絲中的焊劑配方。實心不銹鋼焊絲MIG焊時，φ1.2焊絲只有在電流ⅰ≥260-280 a時才能實現射流過渡；小于該值的液滴是短路過渡，飛濺大，一般不能使用。 只有當采用脈沖MIG電源，脈沖電流大于300安培時，才能實現80-260安培焊接電流下的脈沖熔滴轉移而不發生噴焊

CO2氣體保護焊采用的焊絲為高錳型，即Q235鋼采用H08Mn2Si（焊08錳2硅）；16Mn鋼和15MnV鋼采用H08Mn2Si或H10Mn2（焊10錳2）。

在核電廠核島工程建設中，核島主冷卻劑管道是連接核電廠主要設備如反應堆壓力容器、主泵和蒸發器的大型厚壁承壓管道，被稱為核電廠的“主動脈”，承擔著核安全防護屏障的重要功能，應用于核電站建設的管道自動焊接機器人不僅可以降低人員勞動強度，改善現場工作環境，縮短核電建設周期，提高焊接質量，還可以充分應用于現有核電站蒸發器更換過程中的主管道焊接，可以最大限度地減少維護人員的輻射劑量，確保安全。

隨著管道施工用鋼管強度等級的提高，管徑和壁厚的增加，自動焊接技術逐漸應用于管道施工。 自動管道焊接技術具有焊接效率高、勞動強度低、焊接過程中受人為因素影響小的優點，在大直徑厚壁管道的施工中具有很大的潛力。

以上就是給大家介紹有關高壓管法蘭焊接設備的內容，如果你喜歡我分享的文章,請關注覽眾自動焊接機器人。
