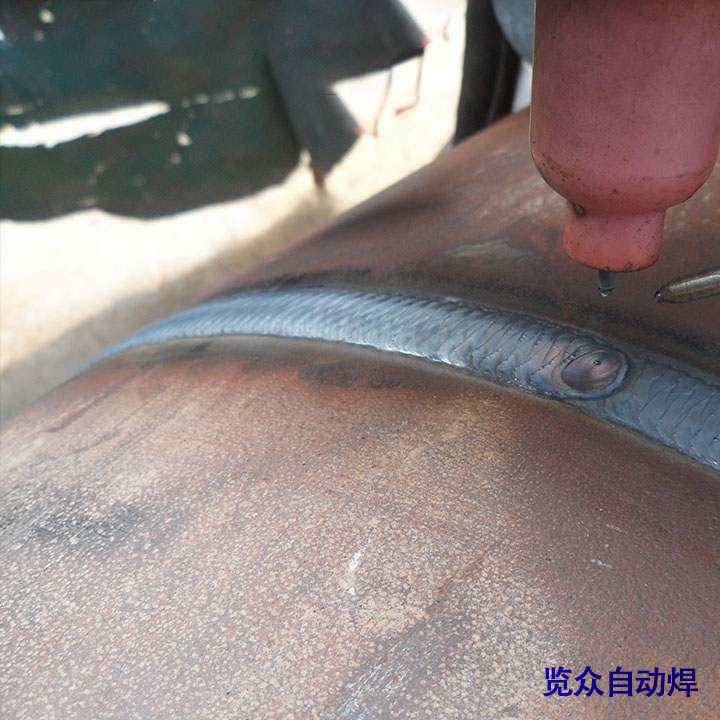

覽眾焊接機器人給大家介紹一下天然氣合金管道焊接機，所謂的天然氣合金管道焊接機其實是一種自動焊接設(shè)備，屬于焊接機器人的一種。天然氣合金管道焊接機運用磁吸式焊接小車繞管爬行的焊接方法，實現(xiàn)了管道360度全自動焊接。

什么叫正接法？答：直流電弧焊時，焊件接電焊機輸出端的正極，焊槍(焊鉗)接輸出端的負極的接線法，叫“正接法”也稱正極性。

實驗室反應(yīng)釜焊接結(jié)構(gòu)剛度較大的工件時，常采用預(yù)熱的方法。預(yù)熱一方面可以減少冷卻速度，減緩在冷卻過程中產(chǎn)生的拉伸應(yīng)力，另一方面也可改善結(jié)晶條件，減少化學(xué)和物理上的不均勻性。預(yù)熱溫度要根據(jù)鋼種的化學(xué)成分和結(jié)構(gòu)剛度的大小而定。鋼種含碳量越高，其他合金元素越多，工作剛度越大，則要求預(yù)熱溫度越高。

焊接馬氏體不銹鋼，特別在使用與母材同成分的焊接材料時，為了防止冷裂，焊前需預(yù)熱.預(yù)熱溫度一般選在20()～320℃，最好不高于馬氏體開始轉(zhuǎn)變溫度。含碳量是確定預(yù)熱溫度的最主要因素，含碳量高，預(yù)熱溫度應(yīng)高一些。

無論引進機器人，還是培養(yǎng)技術(shù)人才，最終目的都是要保證質(zhì)量。在龐大的焊接隊伍中要有會焊接的，也要有能夠評判焊接質(zhì)量的檢測人員，更離不開失效分析人員。當(dāng)焊接缺陷不可避免的出現(xiàn)時，失效分析人員需要對問題進行全面的分析與評估，并制定詳細的預(yù)防與控制方案。

自動焊前工藝要求：務(wù)必保證工件焊口平齊，剪切偏差不足容易造成焊接成形不良，工件焊縫端面須采用機床加工，去除加工毛刺，拼縫要求規(guī)則均勻, 需采用手工TIG氬弧焊點焊(不能加絲)對接并清理焊接區(qū)內(nèi)的污物，組裝對接間隙應(yīng)最大不能超過1.5mm,錯邊量最大不能超過1.5mm，T字形接口在和筒體和封頭對接時縫隙不能超過1.5mm, 8mm以下的不銹鋼板和碳鋼不開坡口，8mm以上的不銹鋼和碳鋼須開坡口焊接。

激光被認為是21世紀的新能源，激光技術(shù)反映一個國家的工業(yè)水平。激光在焊接中的應(yīng)用正引起各國的重視。德國、俄羅斯、美國、日本、法國、意大利等國都很重視發(fā)展激光技術(shù)。德國已經(jīng)將激光焊接、激光切割、激光＋電弧復(fù)合熱源焊接技術(shù)應(yīng)用于汽車的生產(chǎn)，特別是鋁合金轎車的生產(chǎn)，引領(lǐng)了汽車焊接技術(shù)的發(fā)展。

實心不銹鋼絲MIG焊接速度更快(30-1500 px/min)。保護氣體噴嘴已經(jīng)運行到前熔池區(qū)域。焊縫仍處于紅熱高溫狀態(tài)，被空氣氧化，表面產(chǎn)生氧化物，焊縫呈黑色。 酸洗鈍化法可以去除不銹鋼的黑皮，恢復(fù)不銹鋼原有的表面顏色。 進行實心不銹鋼絲MIG焊接時，如果用純氬氣保護，熔池表面張力大，焊縫成形差，焊縫呈“駝背”狀 加入1-2%的氧氣降低熔池的表面張力，焊縫成形平滑美觀。

編制焊接機器人專用的焊接工藝，對零件尺寸、焊縫坡口、裝配尺寸進行嚴格的工藝規(guī)定。一般零件和坡口尺寸公差控制在±0.8mm，裝配尺寸誤差控制在±1.5mm以內(nèi)，焊縫出現(xiàn)氣孔和咬邊等焊接缺陷機率可大幅度降低。

以上就是給大家介紹有關(guān)天然氣合金管道焊接機的內(nèi)容，如果你喜歡我分享的文章,請關(guān)注覽眾自動焊接機器人。
