管道自動焊機工作原理是什么？

管道自動焊機工作原理

現在廣泛應用的焊接管道自動焊機都屬于第一代管道自動焊機，它的基本工作原理是示教再現。示教也稱導引，即由用戶導引管道自動焊機，一步步按實際任務操作一遍，管道自動焊機在導引過程中自動記憶示教的每個動作的位置、姿態、運動參數＼工藝參數等，并自動生成一個連續執行全部操作的程序。完成示教后，只需給管道自動焊機一個啟動命令，管道自動焊機將精確地按示教動作，一步步完成全部操作。這就是示教與再現。

實現上述功能的主要工作原理，簡述如下：

(1)管道自動焊機的系統結構一臺通用的管道自動焊機，按其功能劃分，一般由3個相互關連的部分組成：機械手總成、控制器、示教系統。

機械手總成是管道自動焊機的執行機構，它由驅動器、傳動機構、管道自動焊機臂、關節、末端操作器、以及內部傳感器等組成。它的任務是精確地保證末端操作器所要求的位置，姿態和實現其運動。

控制器是管道自動焊機的神經中樞。它由計算機硬件、軟件和一些專用電路構成，其軟件包括控制器系統軟件、管道自動焊機專用語言、管道自動焊機運動學、動力學軟件、管道自動焊機控制軟件、管道自動焊機自診斷、白保護功能軟件等，它處理管道自動焊機工作過程中的全部信息和控制其全部動作。

示教系統是管道自動焊機與人的交互接口，在示教過程中它將控制管道自動焊機的全部動作，并將其全部信息送入控制器的存儲器中，它實質上是一個專用的智能終端。

(2)管道自動焊機手臂運動學管道自動焊機的機械臂是由數個剛性桿體由旋轉或移動的關節串連而成，是一個開環關節鏈，開鏈的一端固接在基座上，另一端是自由的，安裝著末端操作器(如焊槍)，在管道自動焊機操作時，管道自動焊機手臂前端的末端操作器必須與被加工工件處于相適應的位置和姿態，而這些位置和姿態是由若干個臂關節的運動所合成的。因此，管道自動焊機運動控制中，必須要知道機械臂各關節變量空間和末端操作器的位置和姿態之間的關系，這就是管道自動焊機運動學模型。一臺管道自動焊機機械臂幾何結構確定后，其運動學模型即可確定，這是管道自動焊機運動控制的基礎。

管道自動焊機存在的意義是什么？

管道自動焊機存在的意義就是用于管道運輸中的管道焊接，管道自動焊機又叫管道自動焊接機器人。因?yàn)?a href=http://m.075v.cn/tag/5/ target=_blank class=infotextkey>管道自動焊機的大批量的應用，所以管道運輸業也得到了長足的發展。

管道運輸是一種經濟、安全的運輸方式，可用于輸送水、原油、天然氣、成品油等，具有輸量大、距離長、安全性高、成本低等優點，在各舊發展迅速。我國已將“加強輸油氣管道建設，形成管道運輸網”的發展戰略列入“十一五”發展規劃。未來10年，我國將建成l4條油氣輸送管道，形成“兩縱、兩橫、四樞紐、五氣庫”，總長超過萬公里的油氣管輸格局。管道的建設地區跨度大，沿線施工環境惡劣，加之管道輸送逐步向高壓(7.5MPa)、大口徑(φ1420ram)方向發展，這對管道環焊縫的焊接提出了更高的要求，管道環焊縫的焊接成為制約整個工程質量和建設周期的關鍵因素。野外焊接環境十分惡劣，焊工勞動強度大，技術難度高，因此，工程上迫切需要實現管道的自動焊接，用以提高生產率、保證焊接質量、降低勞動強度和施工成本，而且自動焊接還能大幅度降低操作技術難度，解決焊工培養困難，流失嚴重等問題。

本回答由提問者推薦

焊石油管道要什么焊機

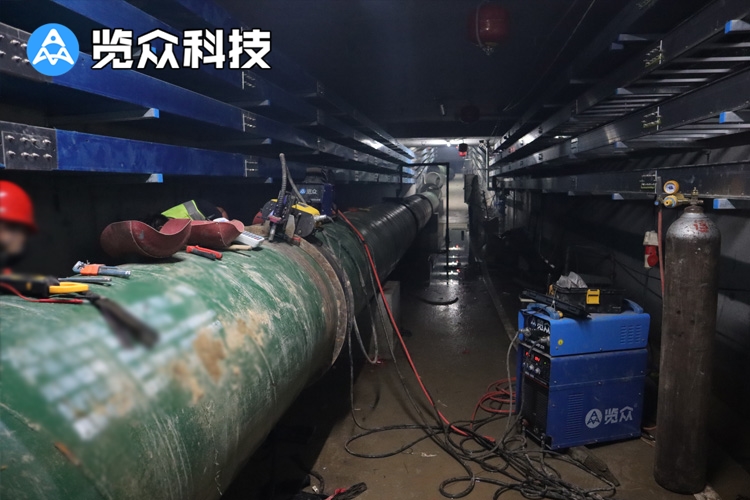

覽眾逆變直流多功能管道專用焊機，主要用于纖維素焊條下向焊打底焊接和藥芯自保護填充蓋面焊接； 我們是專業銷售、維修管道焊接設備的。
