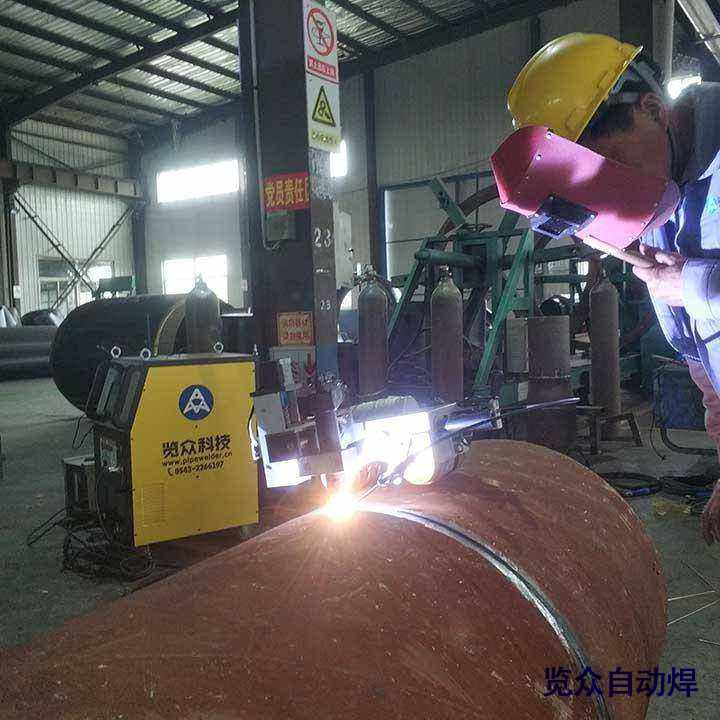

覽眾焊接機器人給大家介紹一下長輸鋼管管道全自動焊機，所謂的長輸鋼管管道全自動焊機其實是一種自動焊接設備，屬于焊接機器人的一種。長輸鋼管管道全自動焊機運用磁吸式焊接小車繞管爬行的焊接方法，實現(xiàn)了管道360度全自動焊接。

焊縫成型差，影響后序的內外焊跟蹤，影響焊接過程的穩(wěn)定，從而影響焊接質量。焊縫成型與線能量密切相關，焊接電流、電弧電壓一定，焊速增大，焊縫熔深和熔寬減小，導致焊縫成型差。當焊縫中產生氣孔時，也常常產生焊縫成型差現(xiàn)象。

焊縫應清洗干凈，無油污、鐵銹、焊渣、割渣等雜物，允許有可焊性底漆。否則，將影響引弧成功率。定位焊由焊條焊改為氣體保護焊，同時對點焊部位進行打磨，避免因定位焊殘留的渣殼或氣孔，從而避免電弧的不穩(wěn)甚至飛濺的產生。

焊后熱處理的目的是降低焊縫和熱影響區(qū)硬度，改善其塑性和韌性，同時減少焊接殘余應力。焊后熱處理包括回火和完全退火.只有在為了得到最低硬度，如需焊后機加工時，才采用完全退火，退火溫度為830～880℃，保溫2h后爐冷至595℃，然后空冷。高鉻馬氏體不銹鋼一般在淬火十回火的調質狀態(tài)下焊接，焊后經高溫回火處理，使焊接接頭具有良好韻力學性能0如果在退火狀態(tài)下焊接，焊后仍會出現(xiàn)不均勻的馬氏體組織，整個焊件還需經過調質處理，使接頭具有均勻的性能。

出現(xiàn)咬邊可能為焊接參數選擇不當、焊槍角度或焊槍位置不對，可適當調整功率的大小來改變焊接參數，調整焊槍的姿態(tài)以及焊槍與工件的相對位置。出現(xiàn)氣孔可能為氣體保護差、工件的底漆太厚或者保護氣不夠干燥，進行相應的調整就可以處理。

CO2氣體保護焊采用的焊絲為高錳型，即Q235鋼采用H08Mn2Si（焊08錳2硅）；16Mn鋼和15MnV鋼采用H08Mn2Si或H10Mn2（焊10錳2）。

通過技術途徑可以獲得高質量的焊接接頭，提高焊接接頭的質量?？刹扇∫韵路椒?正確選擇焊接材料，采用合理的焊接工藝方法，控制熔合比，調整焊接熱循環(huán)特性，應用合理的操作方法和坡口設計，輔之以預熱、層間絕緣、緩冷、后加熱等措施，或焊后熱處理方法等，以獲得高質量的焊接接頭。

電弧焊至今仍是焊接的主要方法，而電弧焊技術的進步主要是由電源的發(fā)展帶動的。國外企業(yè)非常重視焊接電源的開發(fā)，而且將電源的開發(fā)與電弧物理和焊接工藝技術相結合。

以上就是給大家介紹有關長輸鋼管管道全自動焊機的內容，如果你喜歡我分享的文章,請關注覽眾自動焊接機器人。
